描述
产品用途
倾斜仪适用于长期安装在混凝土大坝、面板坝、土石坝等水工建筑物，及工民用建筑、道路、桥梁、隧道、路基、土建基坑等测量其倾斜变化量，方便实现测量数据的自动采集。倾斜仪为全不锈钢结构，坚固耐用，附有调节和固定支架方便安装。倾斜仪采用的是高精度MEMS传感器，可靠性好，稳定速度快，安装附件少，组装方便，输出信号为RS485数字量，直接显示工程值(位移或角度)，同步测量埋设点的温度。 倾斜仪全不锈钢结构、抗冲击、接地防雷、测值稳定、长期工作在水下。倾斜仪测量系统能识别参数、智能故障诊断、云平台手机无缝对接。

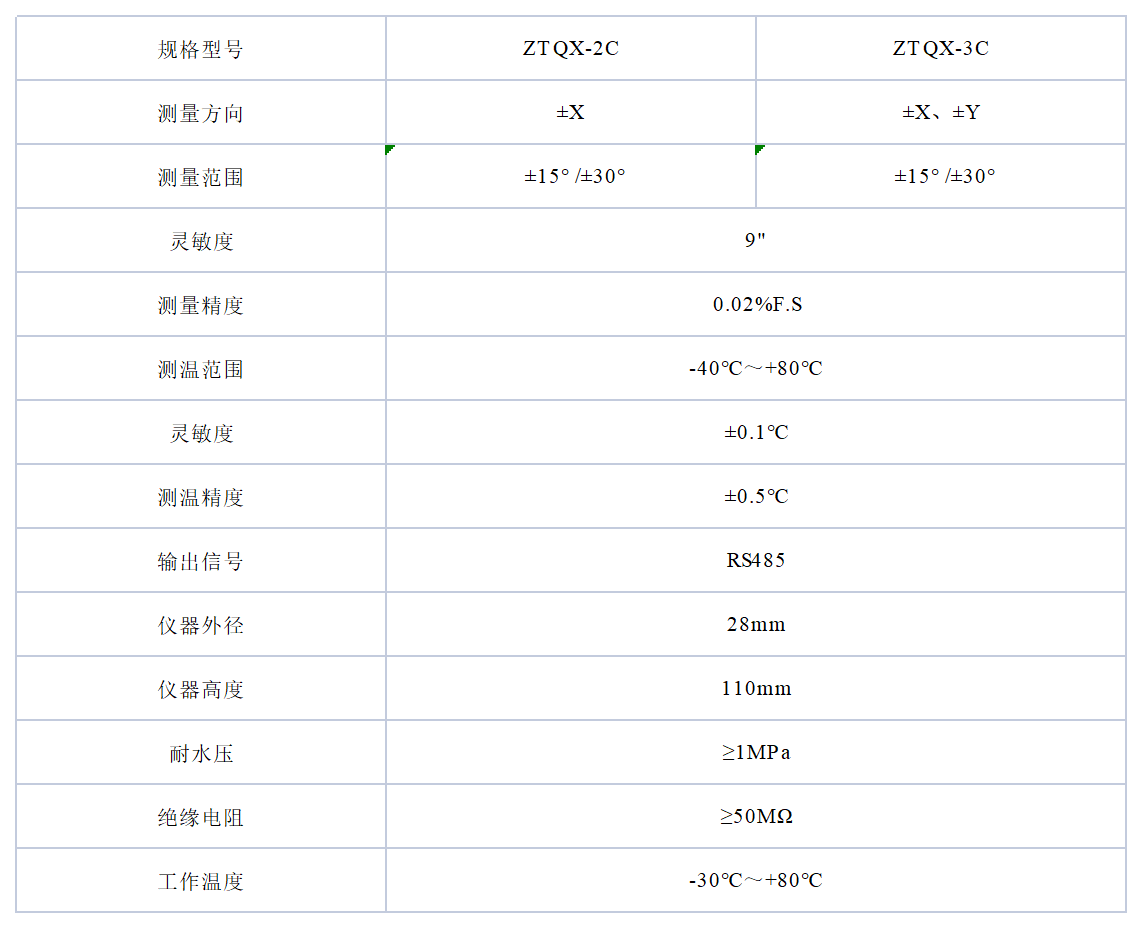

技术参数
使用指南
1.1 读数仪测量：测量用 VW-102E 型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接倾斜仪的输出电缆，倾斜仪电缆定义：红(+)、黑(-)芯线为电压输入端，电压输入值≥12V；白(A)、绿(B)为信号输出端，电压输出值≤2V。倾斜仪内存贮有该仪器编号、标定系数 K、温度修正系数 b 等信息，读数仪测量会自动将测量值及识别信息测出，顺序存入读数仪内，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。工程现场多支倾斜仪电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支倾斜仪所对应的编号及身份信息。
1.2 自动化测量：自动化测量用 ZTCU-32 型分布式模块化自动测量单元可接入8～32支倾斜仪，用GDA1602(1/4/8/16)型全功能采集仪可接入1～16支倾斜仪，适用于单台或多台组网自动测量振弦、差阻、电阻、电流、电压、开关、数字量输出的倾斜仪信号，接入通道任意组合，具有智能识别读取身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
